曲轴加工解决方案

针对发动机曲轴的主轴颈、连杆轴颈等关键部位，提供高效率、高精度的全套加工方

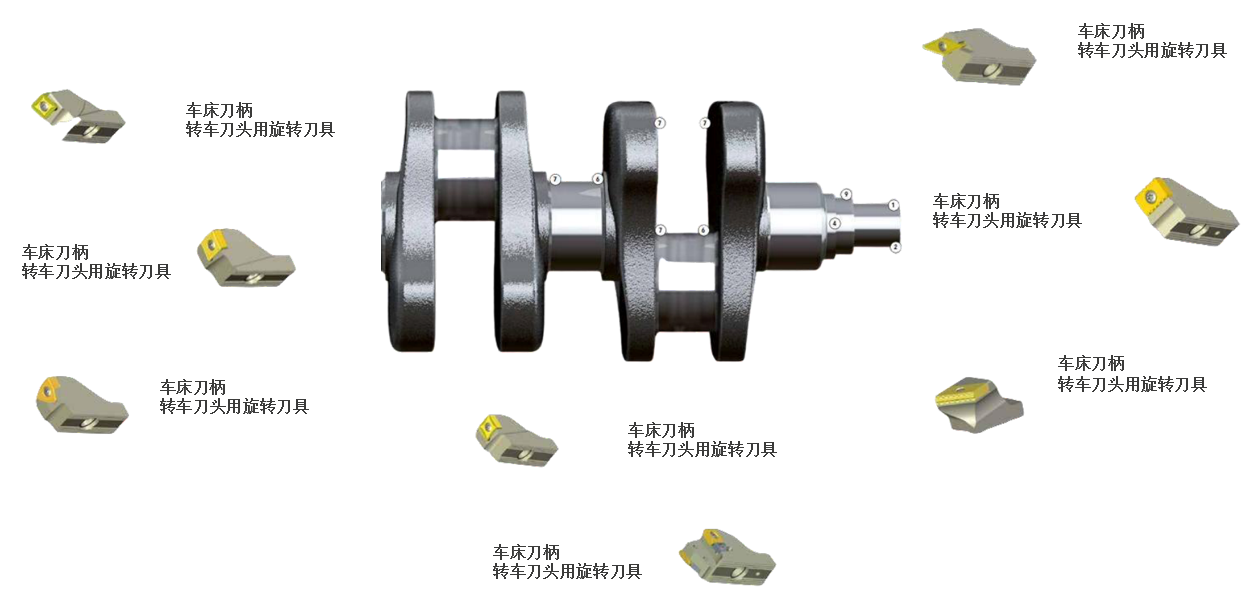

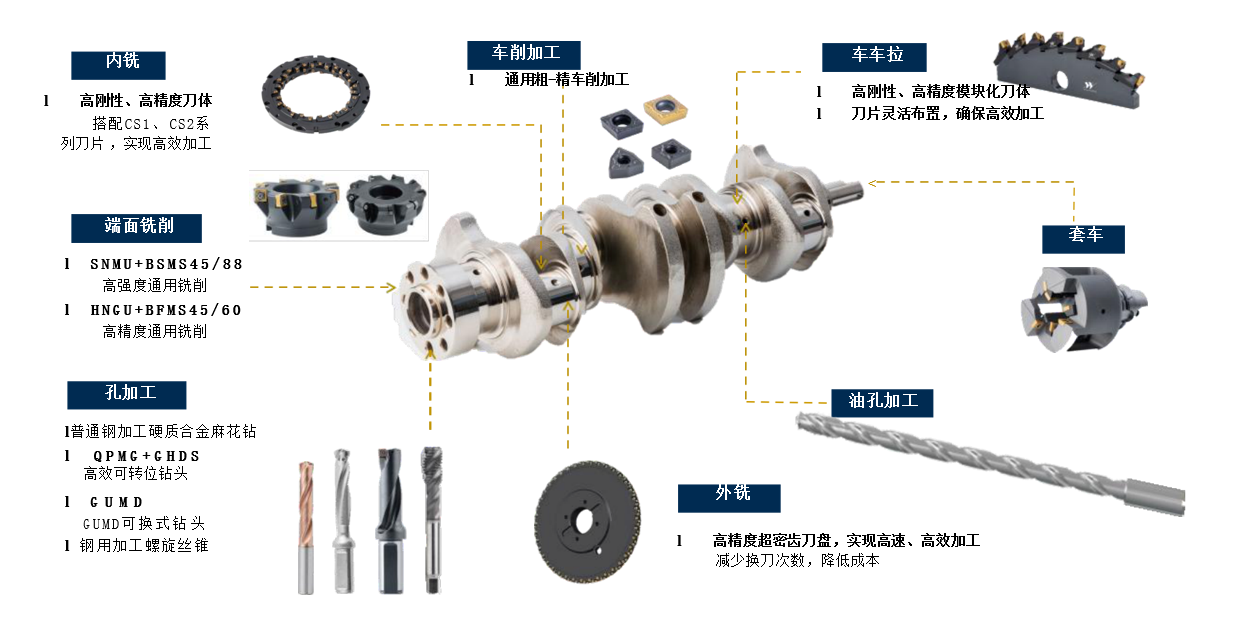

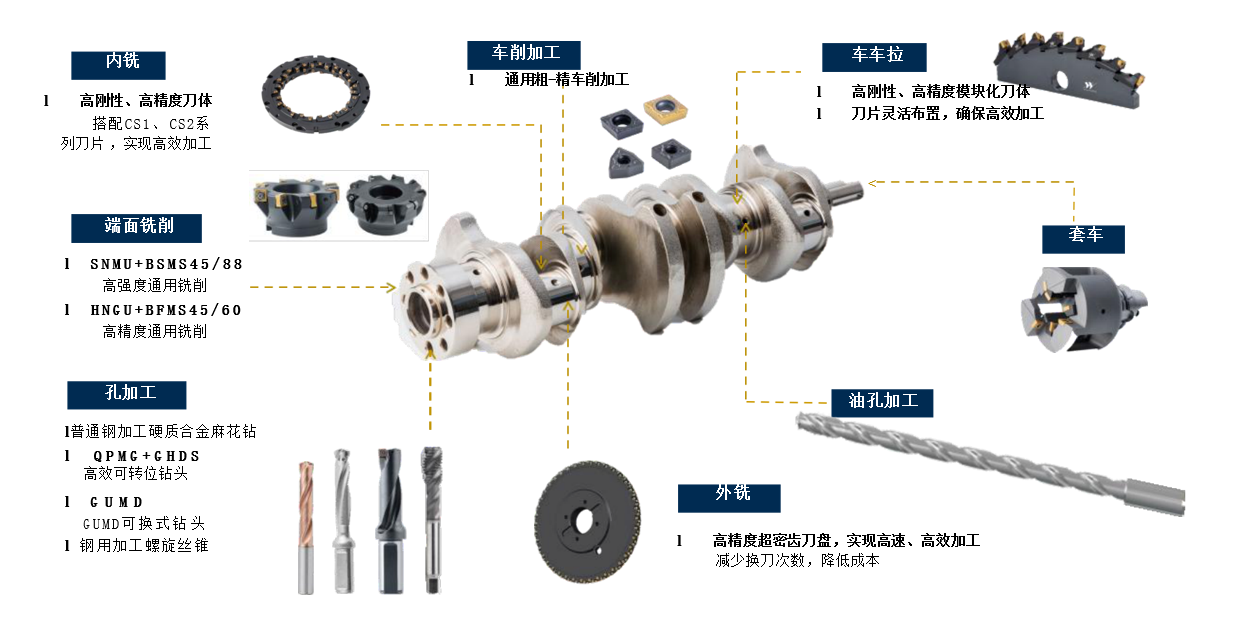

曲轴简介

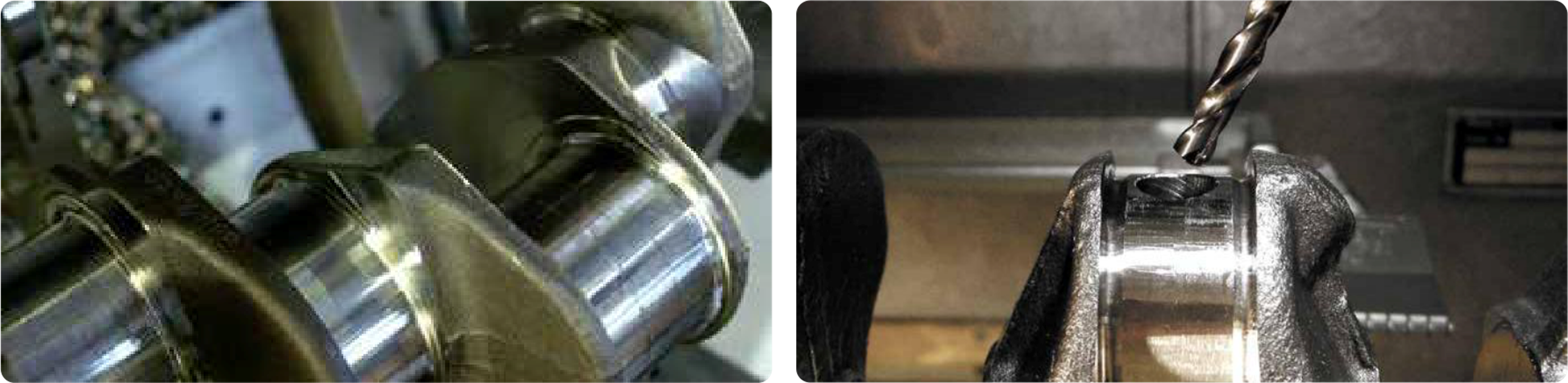

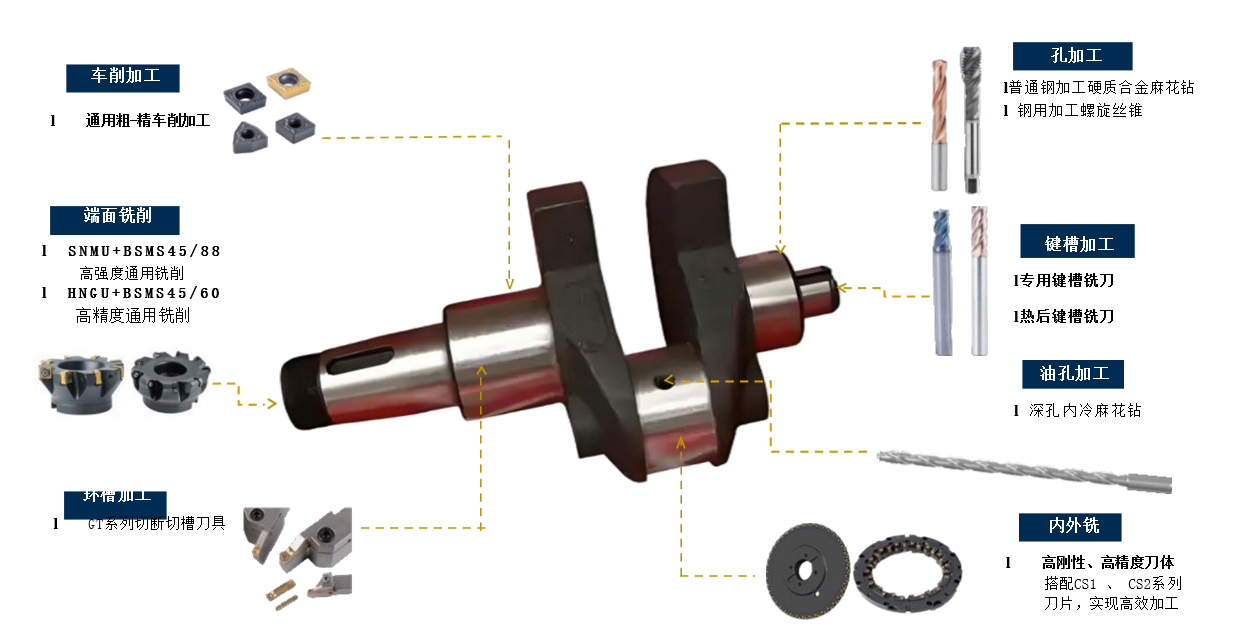

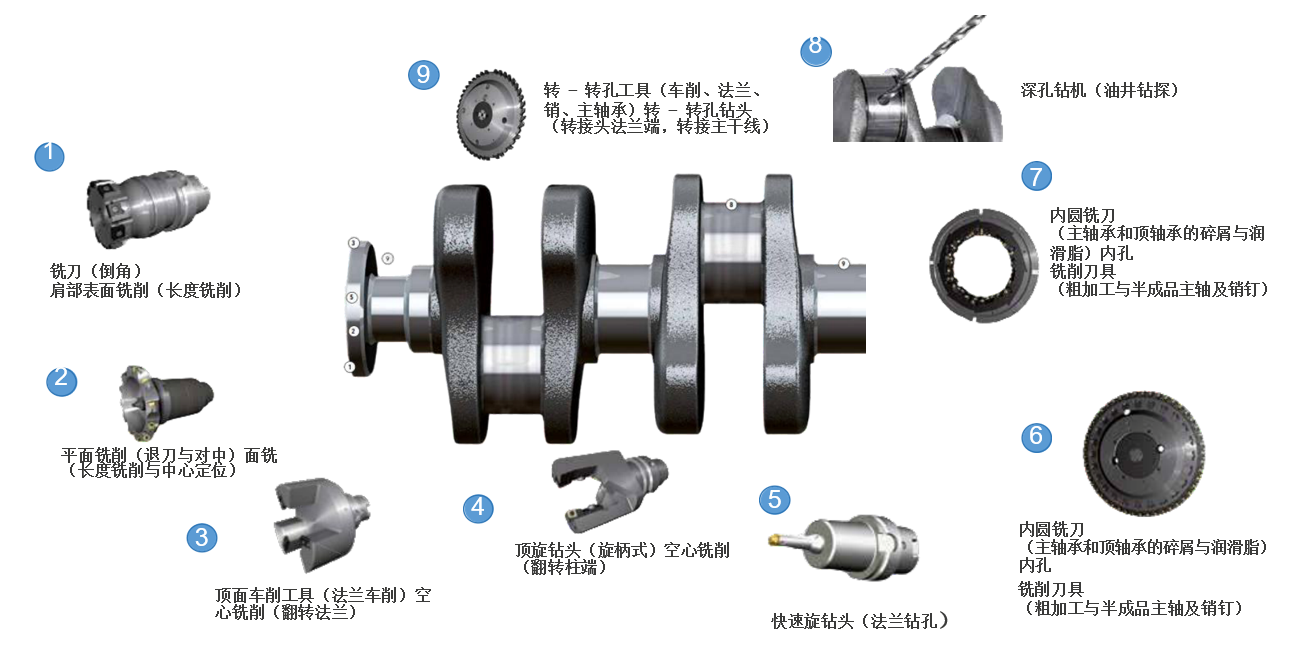

铣削加工方案

曲轴铣削加工涵盖端面铣削、键槽加工、孔加工及内外铣等工序采用高刚性、高精度刀体搭配CS1、CS2系列刀片，实现高效加工高精度超密齿刀盘实现高速、高效加工，减少换刀次数，降低成本

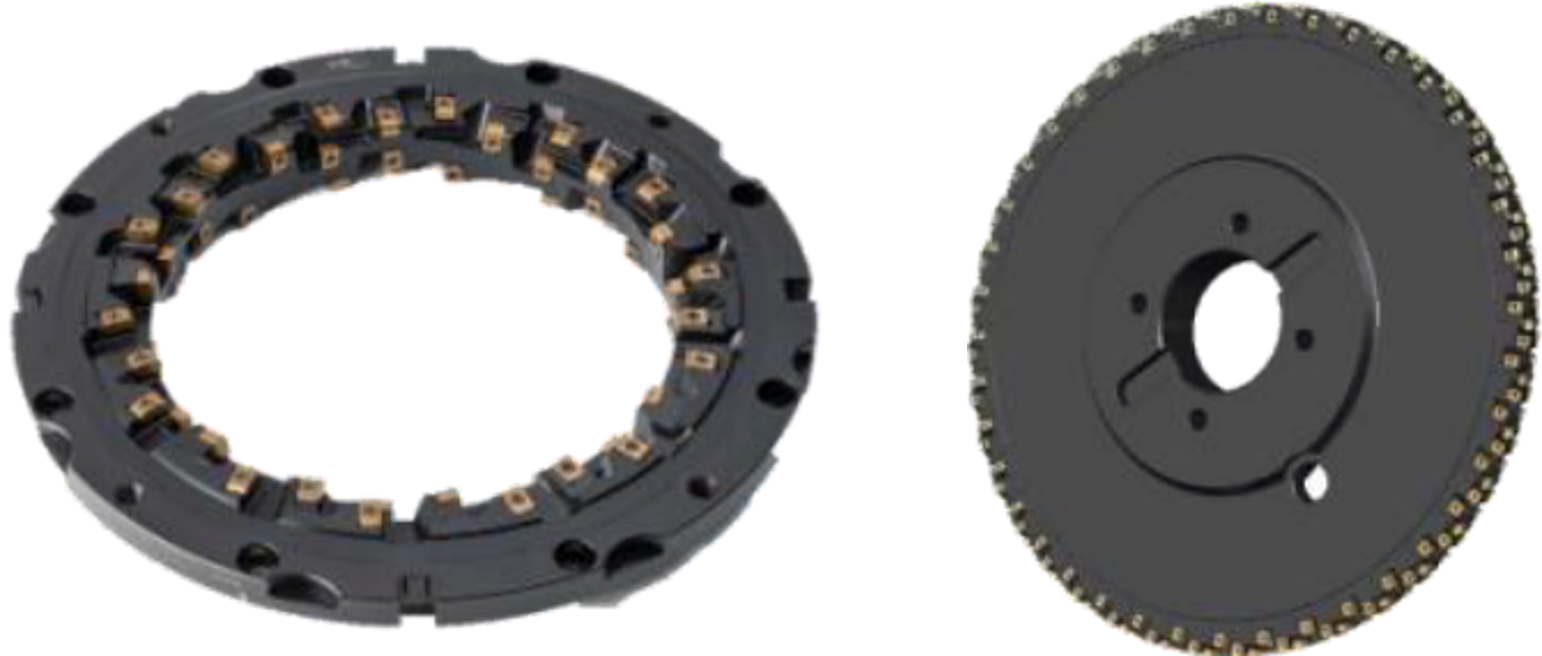

曲轴内外铣刀具

适合加工部位： 曲轴平衡重扇面、主轴颈、连杆颈加工
刀体： 专用刀盘，直径120-1000mm；轴跳和径跳精度0.03mm，可提供整体式刀盘、模块式刀盘、定制刀夹
刀片： LNE系列，关键尺寸精度可达.01mm，一致性m
推荐牌号： PK1325、PCK1225、PCM2335

PK1325

优异的抗崩性和良好的耐磨性，钢件和球墨铸铁曲轴加工的首选牌号

钢件/球墨铸铁

PCK1225

优异的耐磨性和稳定的加工性能，适用于中低硬度的钢材曲轴加工

中低硬度钢件

PCM2335

优异的高温硬度和良好的韧性，特别适合高硬度钢件曲轴加工

高硬度钢

CS系列刀片

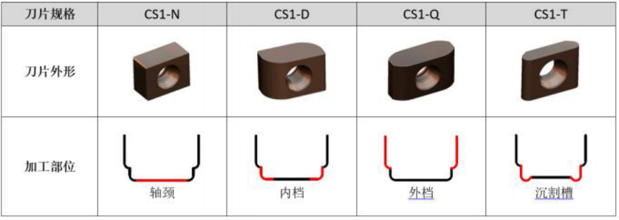

CS1系列

高强度，安全稳定

高强度刃口设计，满足恶劣加工工况
规格齐全，可满足多种圆弧需
精度高，刀片一致性性可达.008mm

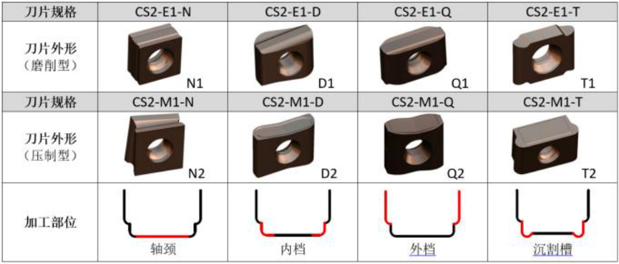

CS2-E1/M1系列

低阻力，振动

正前角设计，切削阻力低，加工振动
适合小功率轻载曲轴加
M1刀片带断屑槽，有效降低切削热量
E1刀片精度较好，一致性性可达.01mm

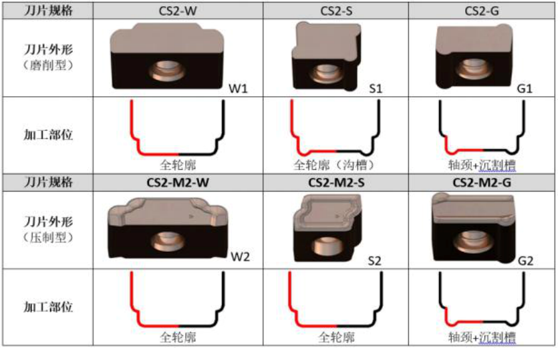

CS2-E2/M2系列

多功能、高效率

刀片可同时加工内外档及轴颈或者内档沉割槽轴颈，在相同的空间内设计更多有效齿，适合小功率轻载曲轴大批量加工
M2刀片带断屑槽，具备良好的断屑性能，可有效降低切削热量，延长刀片使用寿
E2刀片精度较好，一致性性可达.01mm

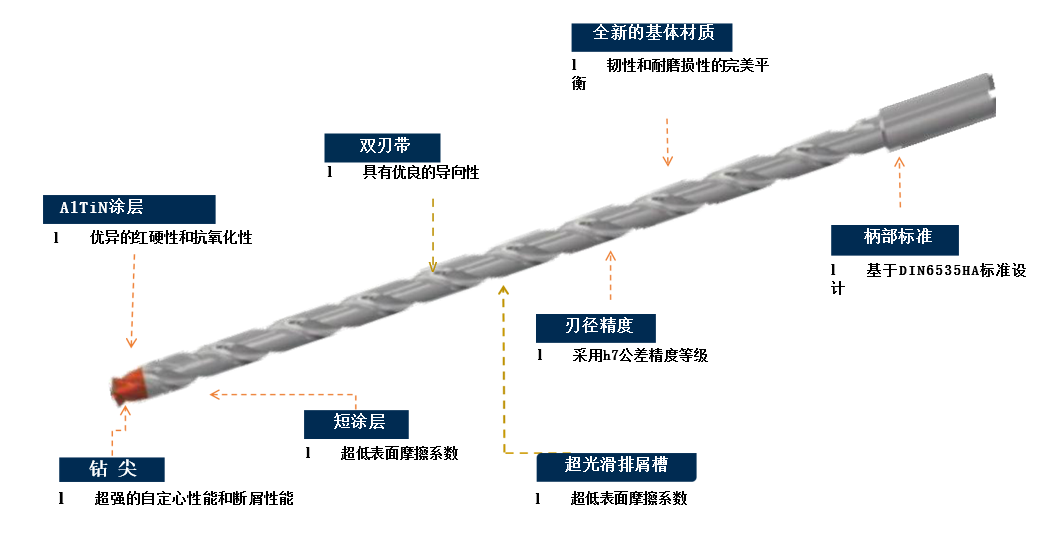

D938系列深孔钻

我司多年专注于铣削与车削加工解决方案，在设计阶段就与客户保持紧密沟通，多年的经验为曲轴加工领域的工具设计和生产工艺奠定了基础，并积累了专业知识

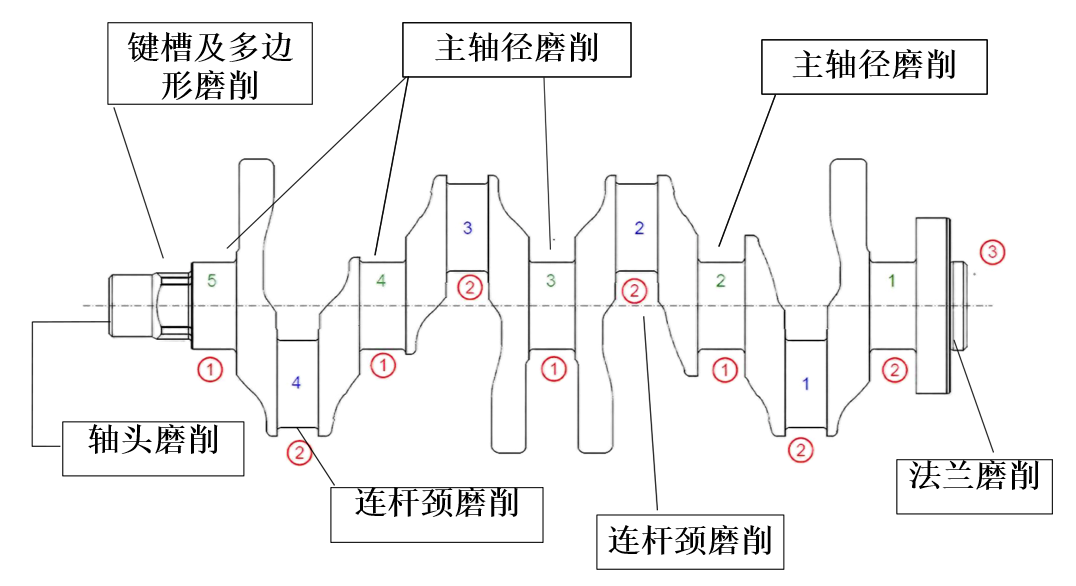

曲轴磨削

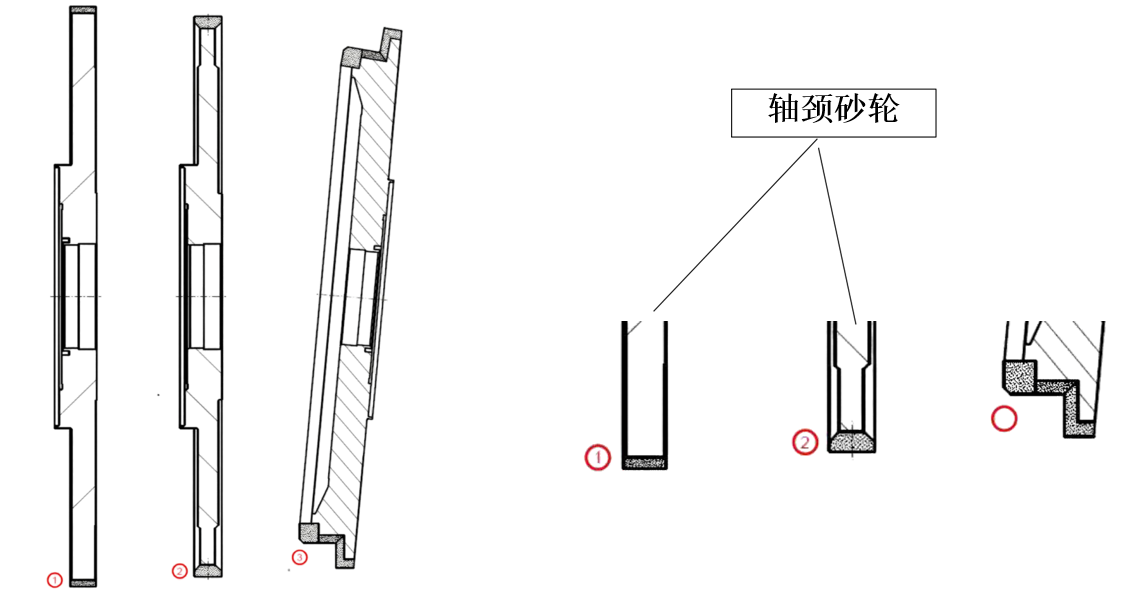

曲轴磨削陶瓷CBN砂轮

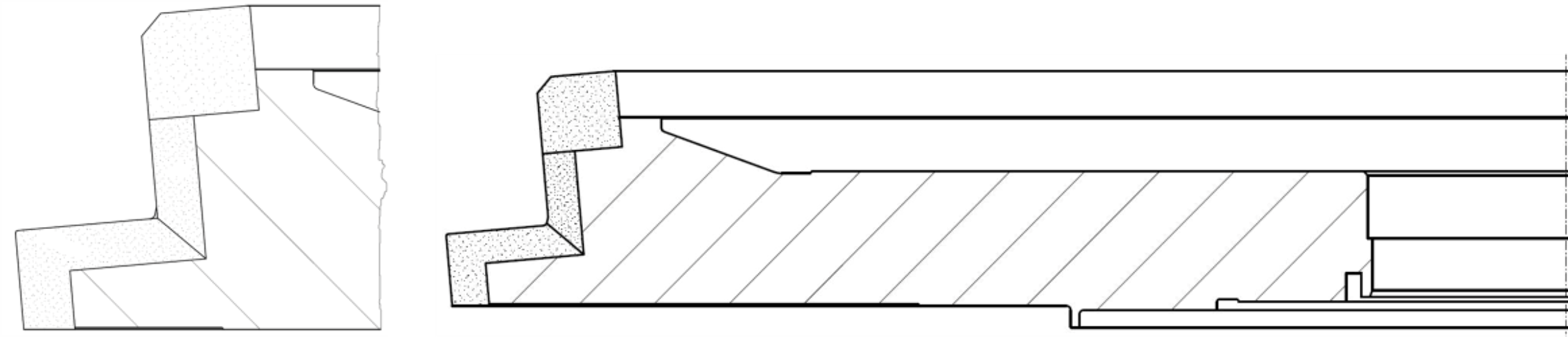

法兰磨削砂轮

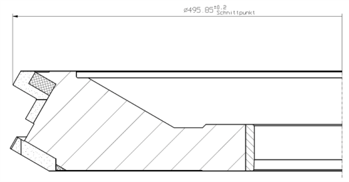

轴头孔磨削砂轮

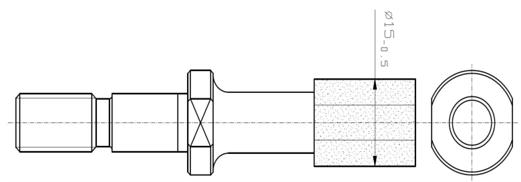

法兰及扇面双位磨削砂轮

磨削加工方案

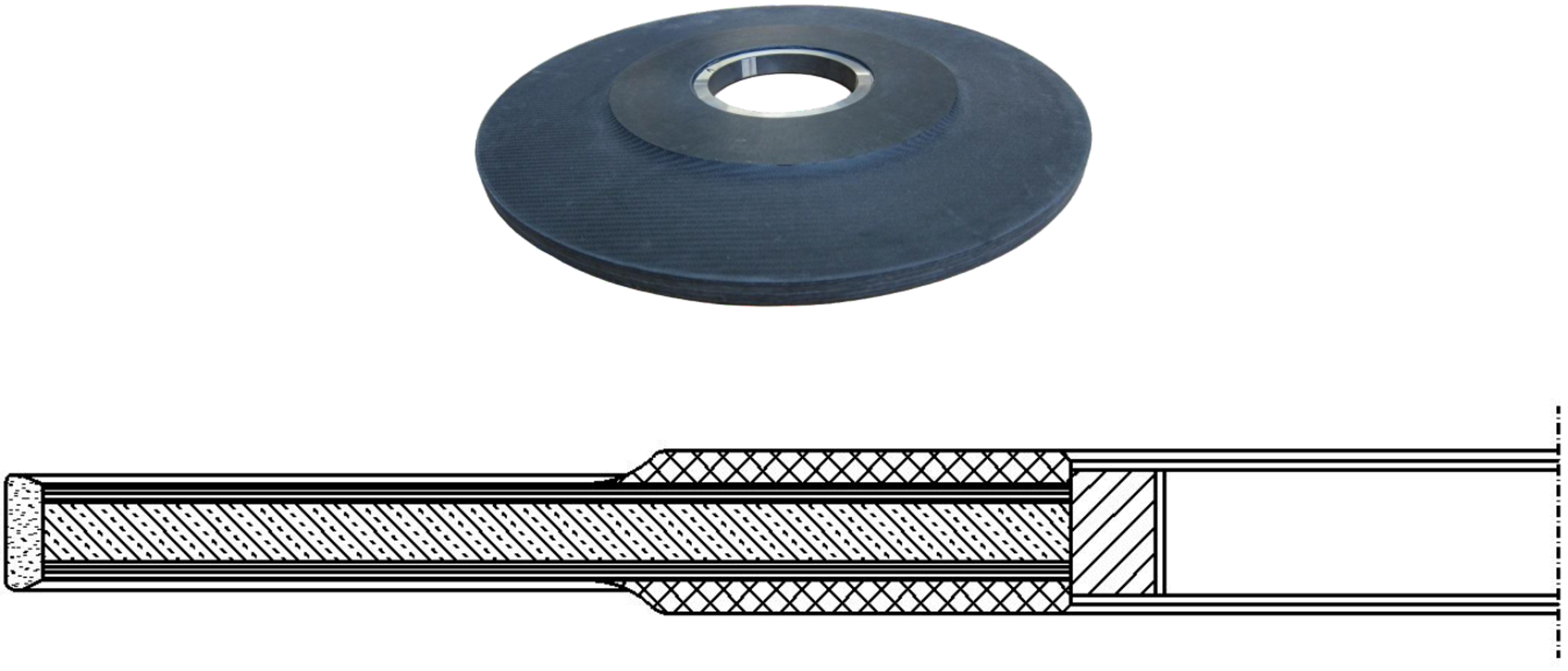

曲轴高速碳纤维砂轮 (vc = 200 m/s)

粗磨线速度 vc = 200 m/s
加工能力 同时磨削主轴颈、连杆颈及止推面
砂轮类型 14L1-500/18 V-bond
基体材料 自主研发生产的高性能碳纤维基体，高强度，减震效果明显
材料去除率： 可达 200 mm/mms

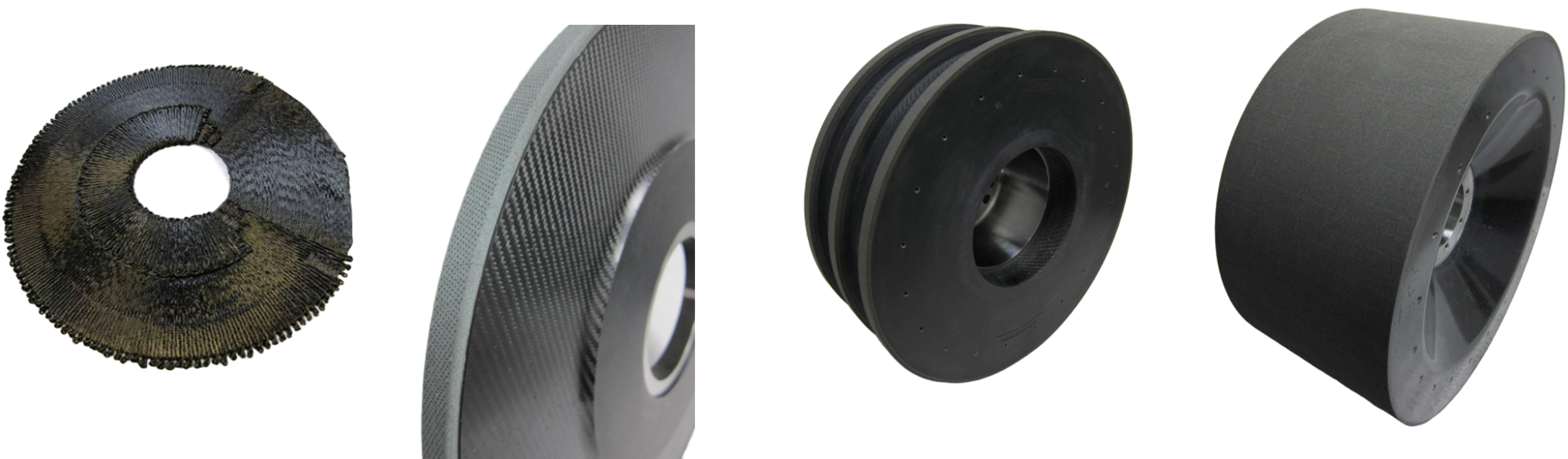

CBN碳纤维各型号砂轮

提供多种型号CBN碳纤维砂轮，满足不同曲轴加工需求，高强度、轻量化，有效减少振动

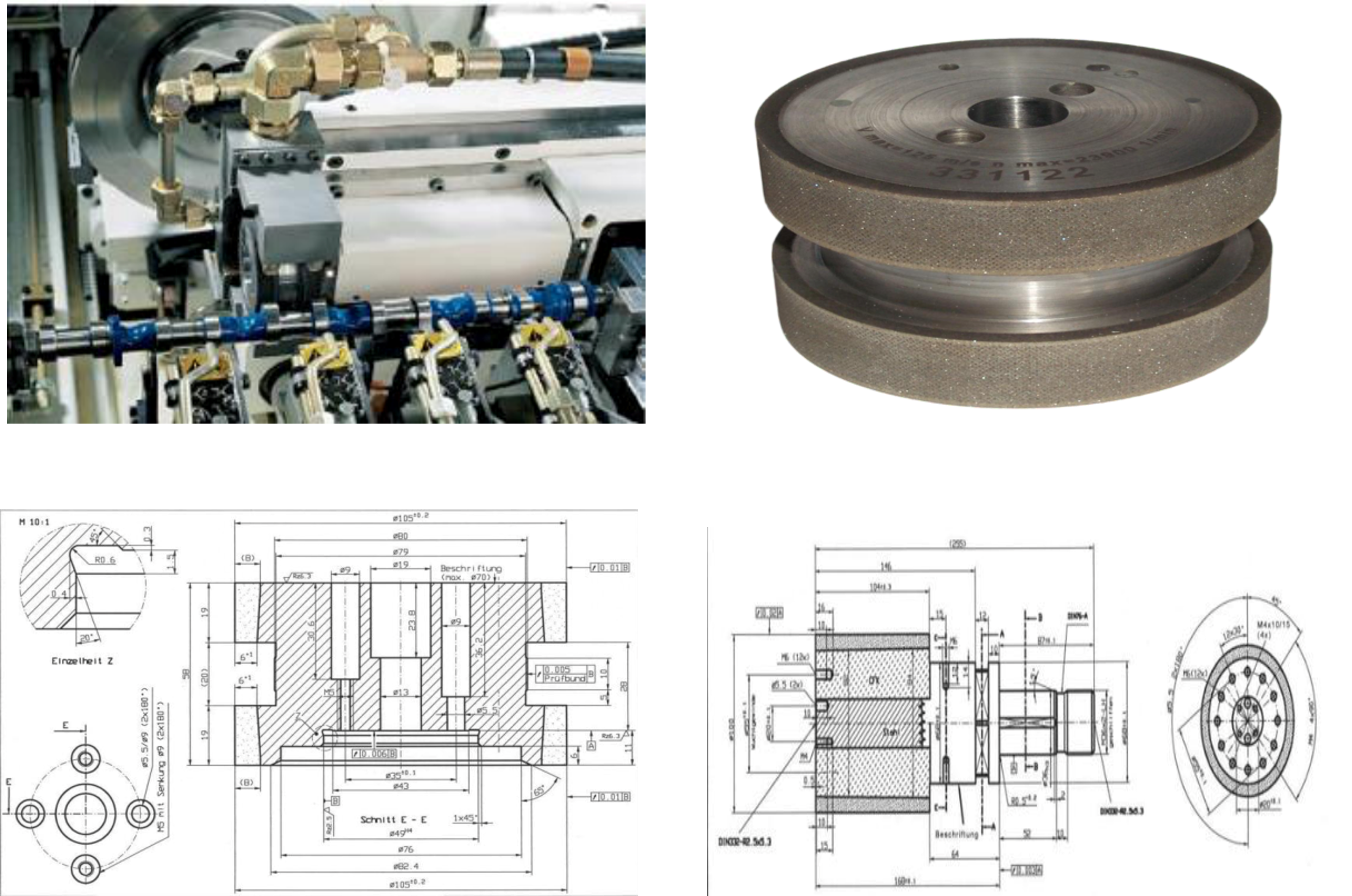

凸轮磨削砂轮

CBN微型激光孔、双位磨，桃型凸轮砂轮，套装式多组（5-10）凸轮桃型磨削砂轮

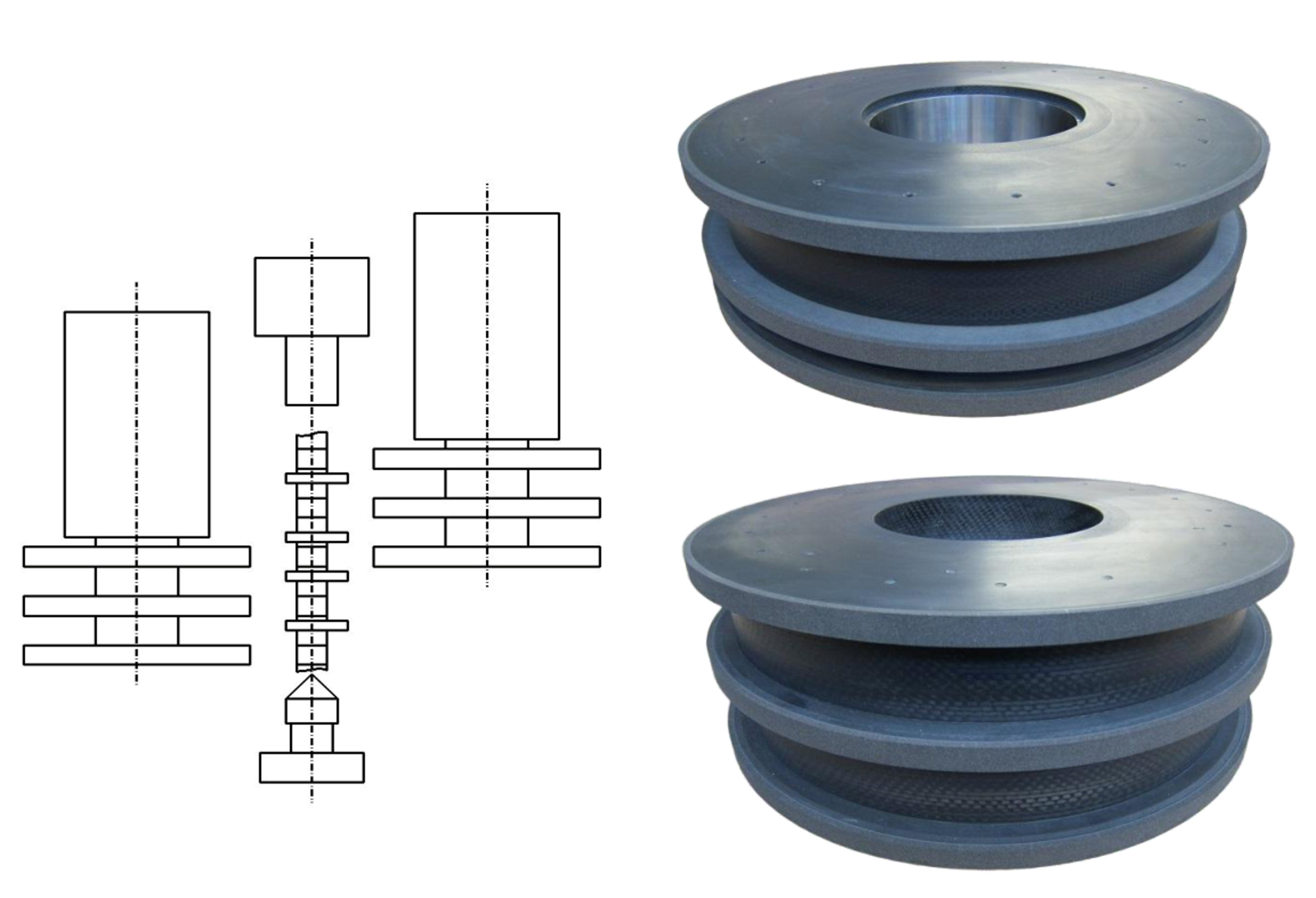

组合式碳纤维凸轮轴磨削砂轮

2片组合式砂轮可同时磨6个轴颈，大大减少节拍，冷却液采用乳化液
