新能源电驱加工解决方案

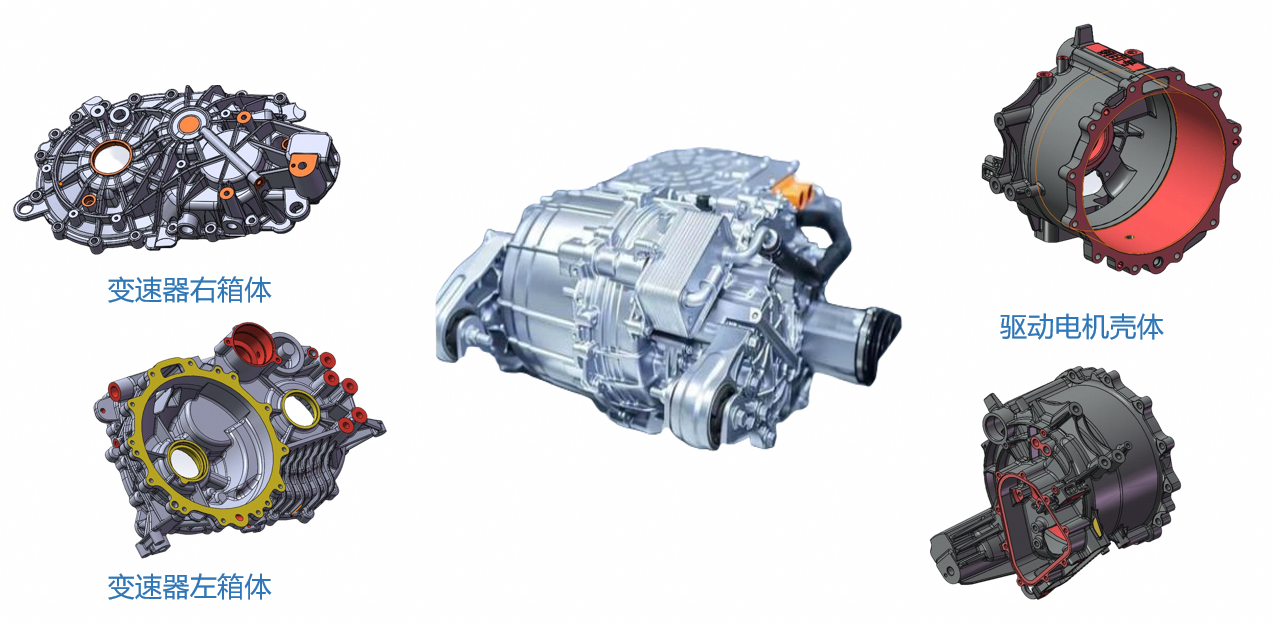

针对新能源电机壳、减速器壳体，提供高效率、高柔性的全套加工方案
针对新能源电机壳、减速器壳体，提供高效率、高柔性的全套加工方案
新能源电驱零部件的机械加工工艺流程通常包括粗加工、半精加工、精加工等多个环节，每个环节都有其特定的加工目的和要求。
主要是使用大型机床，快速去除毛坯原料的大部分余量，形成零件的基本形状，为后续加工奠定基础。这一阶段的加工精度相对较低，但对加工效率要求较高。
进一步加工零件各部位，使尺寸更加接近最终要求，同时为精加工预留合适的加工余量，半精加工在保证加工精度的同时，也需要考虑加工效率和刀具使用寿命。
采用高精度的加工设备和刀具，对零件进行精密加工，确保关键尺寸精度和表面光洁度达到设计要求，是保证产品质量的关键环节。

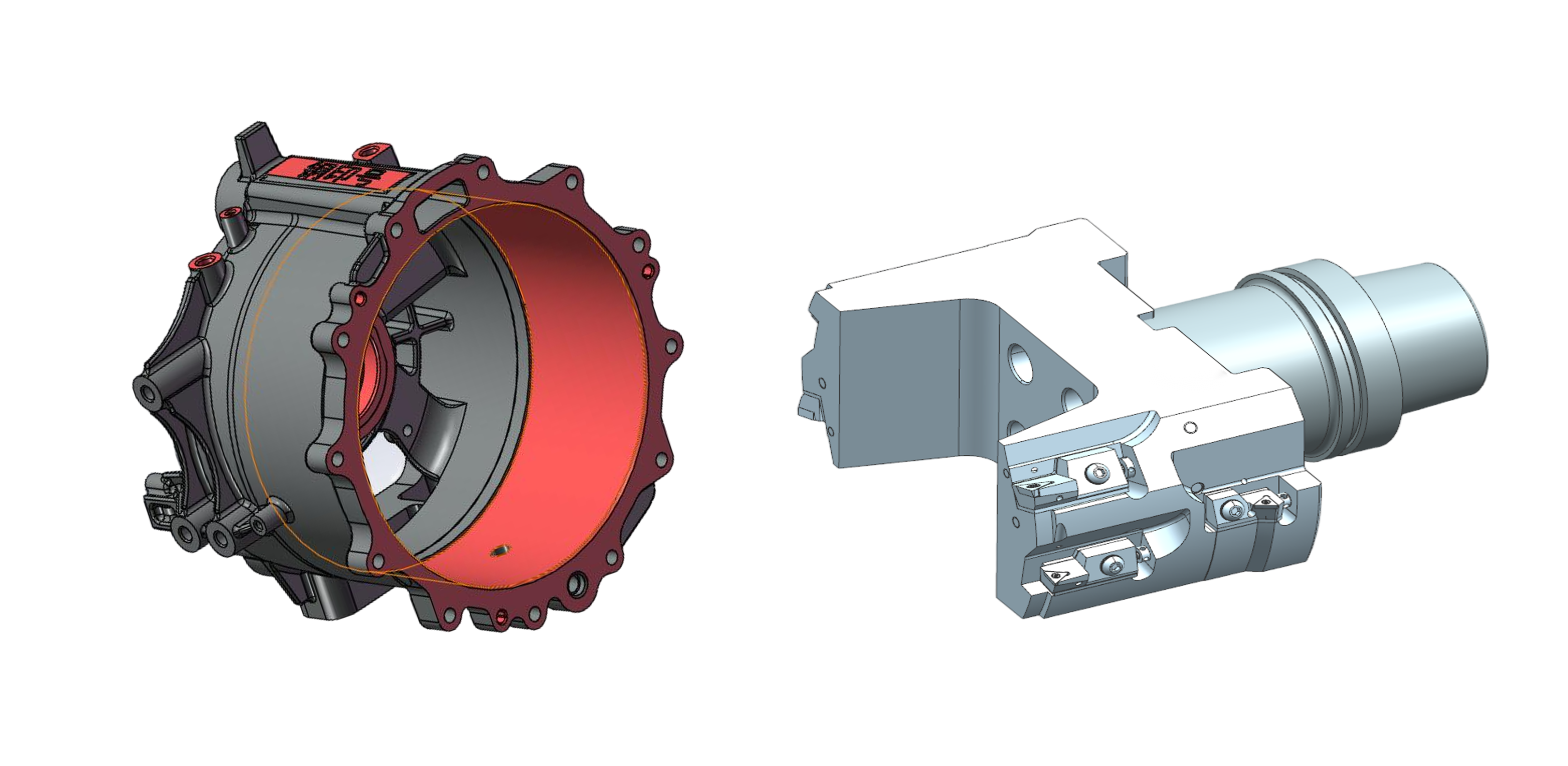

粗镗电机安装孔时，选择适合粗加工的刀具，如玉米铣刀或机夹刀，这些刀具具有较大的切削刃和较高的切削效率，能够快速去除大量余量。根据电机安装孔的尺寸和形状，确定刀具的直径和长度，确保刀具能够满足加工要求。同时，合理调整机床参数，如主轴转速、进给速度和切削深度等。
在加工过程中，需要注意刀具的磨损情况，及时更换刀具，以保证加工精度和效率。同时，要定期检查工件的尺寸和形状，如有偏差及时调整加工参数或刀具路径。此外，还要注意切削液的使用，保证切削液能够充分冷却和润滑刀具，减少刀具磨损和切削热对工件的影响。
加工参数：对于铝合金材料，粗镗时主轴转速可选择800-1500r/min，进给速度为0.3-0.8mm/r，切削深度为3-6mm。

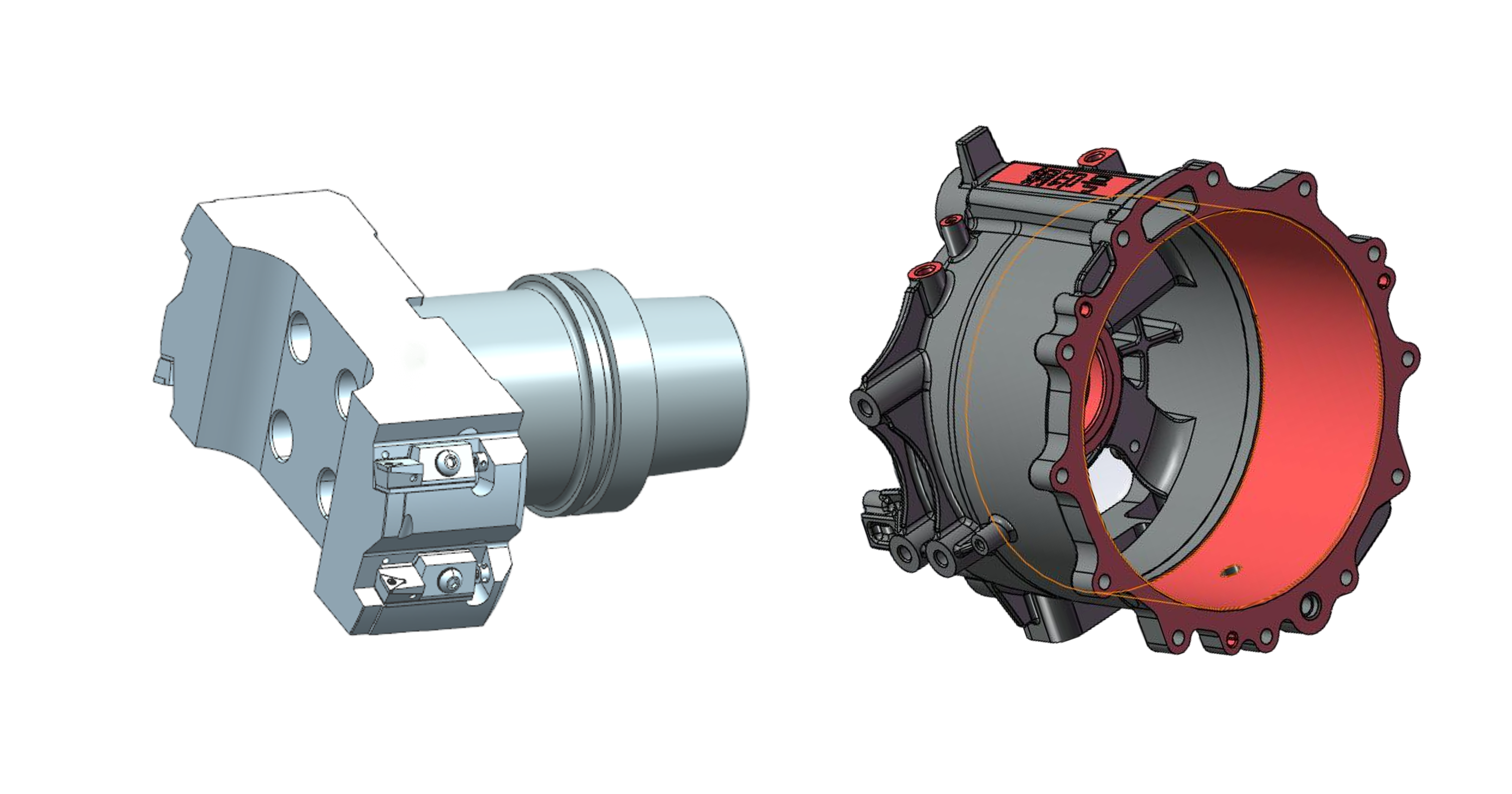

半精镗电机安装孔是在粗镗的基础上，进一步提高孔的尺寸精度和表面质量，为精镗做准备。选择精度较高的镗刀，如微调镗刀，其能够精确调整刀具的切削尺寸，保证半精的精度要求。根据粗镗后的孔尺寸和半精镗的精度要求，确定合理的切削参数。
在加工过程中，要严格控制加工精度，使用量具如内径千分尺、卡尺等，定期测量孔的尺寸，确保孔的尺寸偏差在允许范围内。同时，要注意刀具的安装和调整，保证刀具的切削刃与孔的中心线垂直，避免出现孔的圆柱度误差。
加工参数：切削速度一般比粗镗时稍高，可选择150-250m/min，进给量为0.1-0.3mm/r，切削深度为0.5-1.5mm。

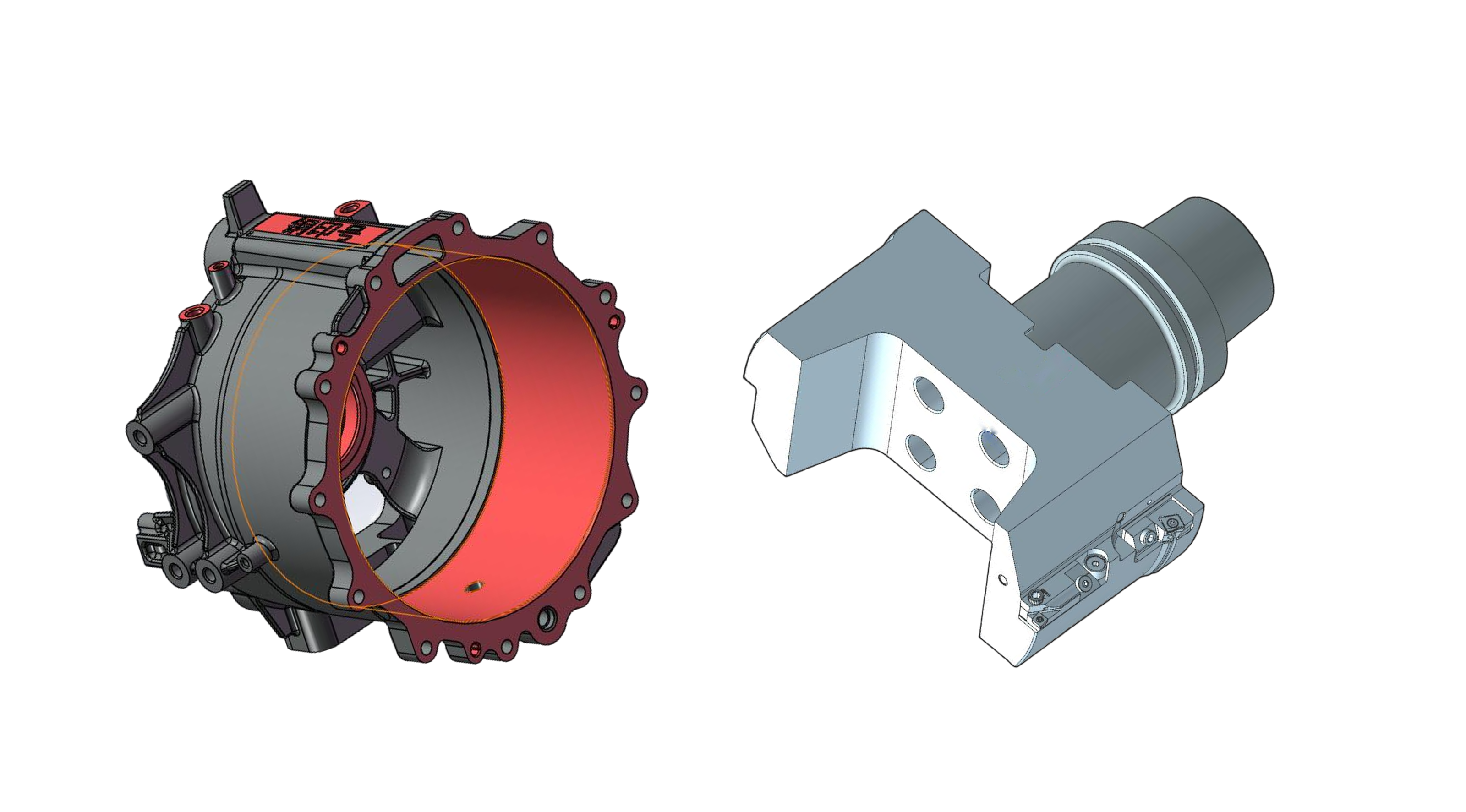

精镗是电机安装孔加工的最后一道关键工序，对孔的尺寸精度、形状精度和表面粗糙度要求极高。选择高精度的镗刀，如金刚石镗刀，其具有极高的硬度和耐磨性，能够保证精镗的高精度和高表面质量要求。根据设计要求，精确调整镗刀的尺寸，确保镗出的孔符合设计尺寸公差。精镗的切削参数要求更加严格，切削速度一般较低，可选择20-50m/min，进给量为0.03-0.1mm/r，切削深度为0.05-0.2mm。
在精过程中，要采用高精度的测量仪器，如三坐标测量仪，实时监测孔的尺寸和形状精度，确保加工精度满足设计要求。同时，要严格控制加工环境的温度、湿度和振动等因素，保证加工过程的稳定性。此外，还要注意刀具的寿命和磨损情况，及时更换刀具，以保证加工质量的一致性。

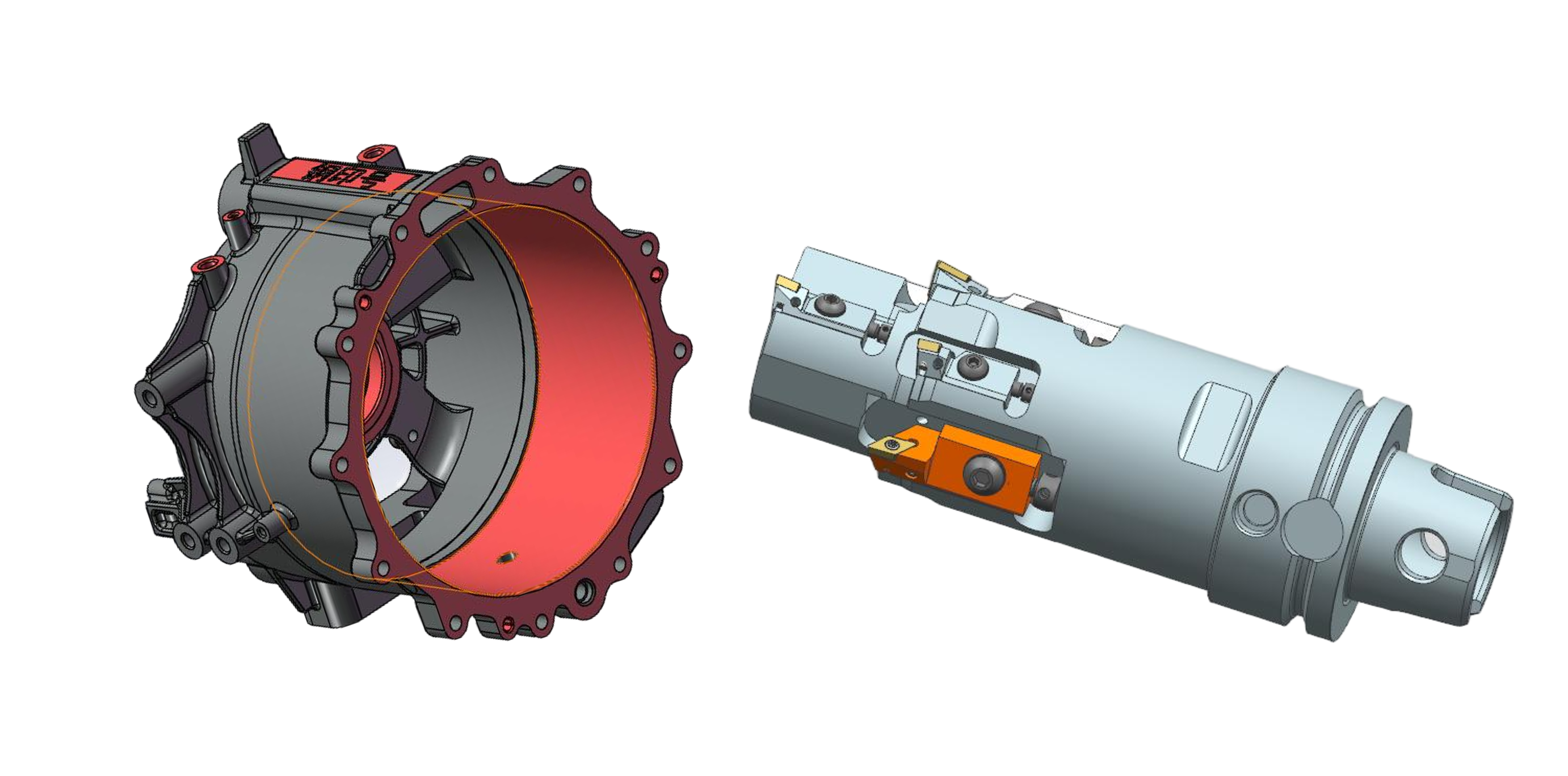

粗镗钢套孔前，先根据工件的材质、形状和尺寸，选择合适的粗镗刀具，如硬质合金刀，其具有较高的硬度和耐磨性，能够适应粗加工的切削要求。同时，确定合理的切削参数，包括切削速度、进给量和切削深度等。
调试机床，保证机床的各项性能指标正常，如主轴的转速精度、进给系统的定位精度等。然后进行试切削，检查加工参数是否合适，刀具是否正常切削，如有问题及时调整。在正式加工过程中，密切关注加工状态，及时清理切屑，防止切屑堆积影响加工质量和刀具寿命。
加工参数：对于钢材料的电机壳体，粗镗切削速度可选择100-200m/min，进给量为0.2-0.5mm/r，切削深度为2-3mm。

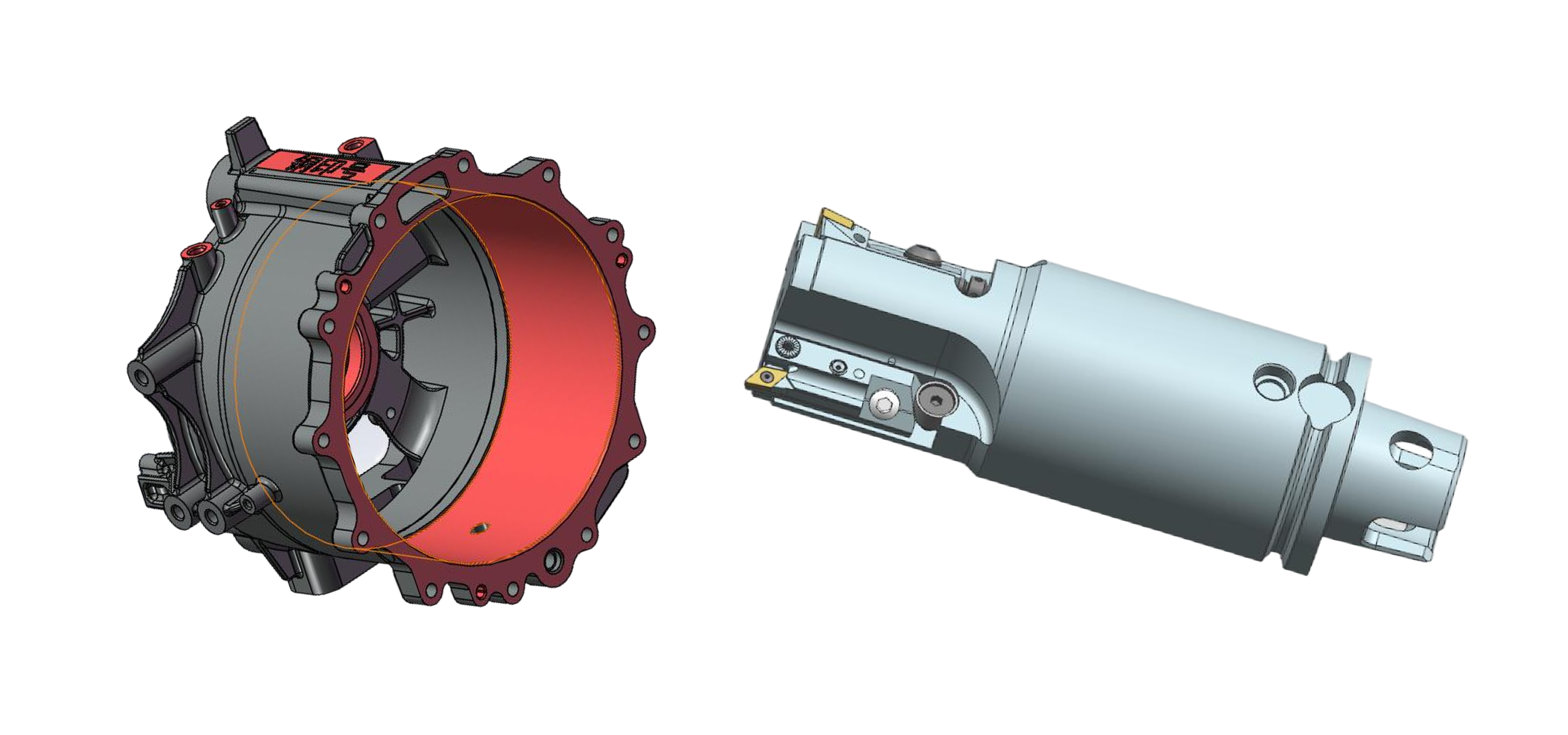

半精钢套孔是在粗镗的基础上，进一步提高孔的尺寸精度和表面质量，为精镗做准备。选择精度较高的镗刀，如微调镗刀，其能够精确调整刀具的切削尺寸，保证半精镗的精度要求。
钢套孔半精镗，是介于粗镗与精镗之间的过渡工序，核心目标是修正粗镗残留误差、均匀分配精镗余量，为钢套压装或最终精镗提供高精度预成形孔。
承接粗镗工序，去除剩余30%-40%加工余量，将孔的形位误差控制在精镗可修正范围内。保证孔的尺寸公差达IT8-IT9级，圆度≤0.008mm、圆柱度≤0.01mm，预留0.15-0.3mm均匀精镗余量。
适配电机壳体与钢套的装配需求，孔壁需平整无拉伤，避免压装时钢套变形。兼顾效率与精度过渡，为精镗工序减负，提升整体加工稳定性与批量一致性。

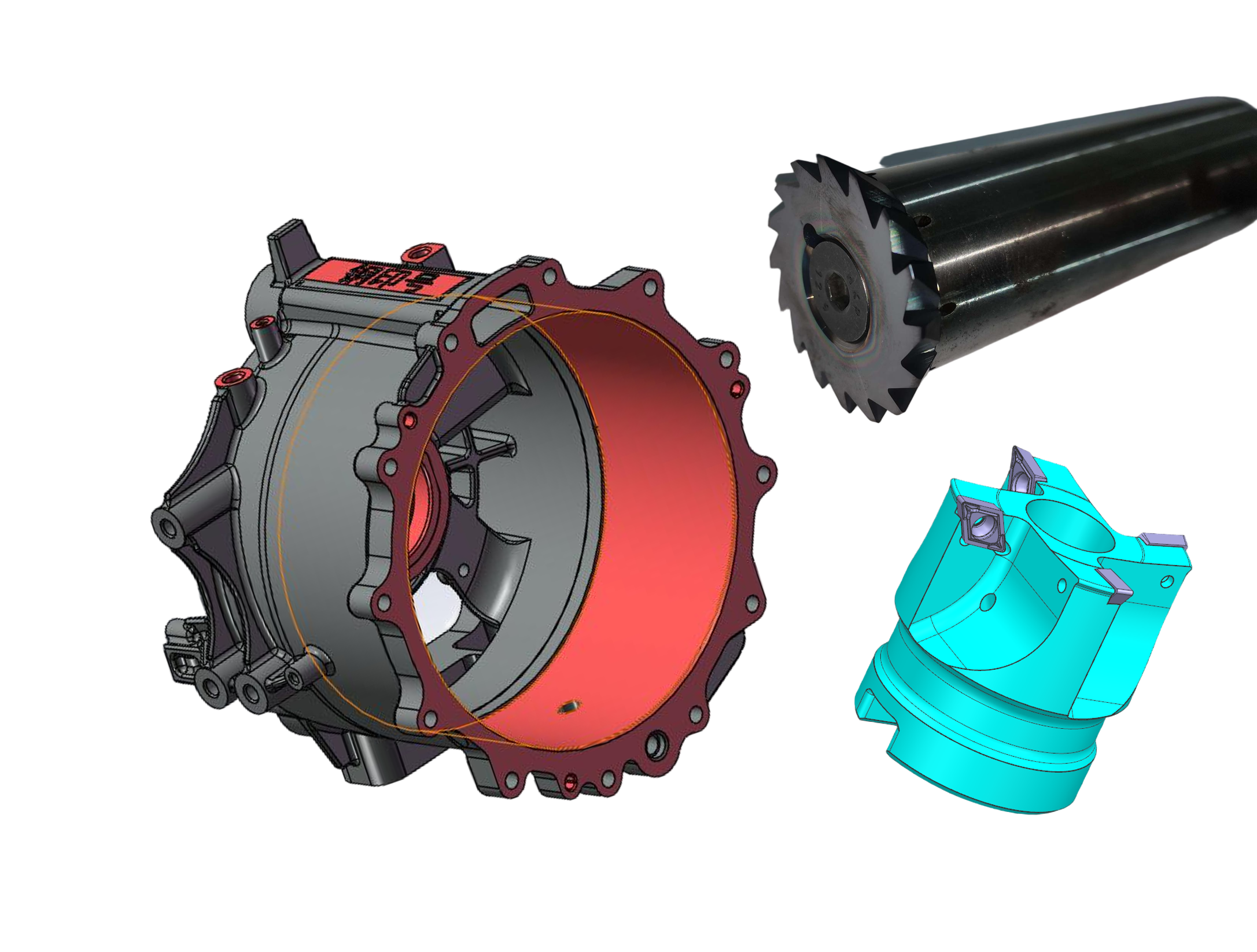

清根是把前面加工中由于刀具直径大而没有切除掉的余量加工掉，常用球头刀进行清根加工。清根加工一般在大刀加工后换小刀之前，或在精加工前后进行。
在大刀后换小刀前清根，可避免小刀在型腔拐角处切削量过大，保证刀具的进给速度恒定，提高加工质量和刀具寿命；在精加工前后清根，可保证加工出符合要求的圆角，提高表面质量。
选择清根刀具时，要根据工件的具体形状和尺寸，选择合适的球头刀直径和刀具长度，确保刀具能够顺利到达需要清根的部位。同时，确定合理的切削参数，由于清根加工的切削余量较小，切削速度和进给量可适当提高。
加工参数：切削速度可选择150-250m/min，进给量为0.1-0.3mm/r。

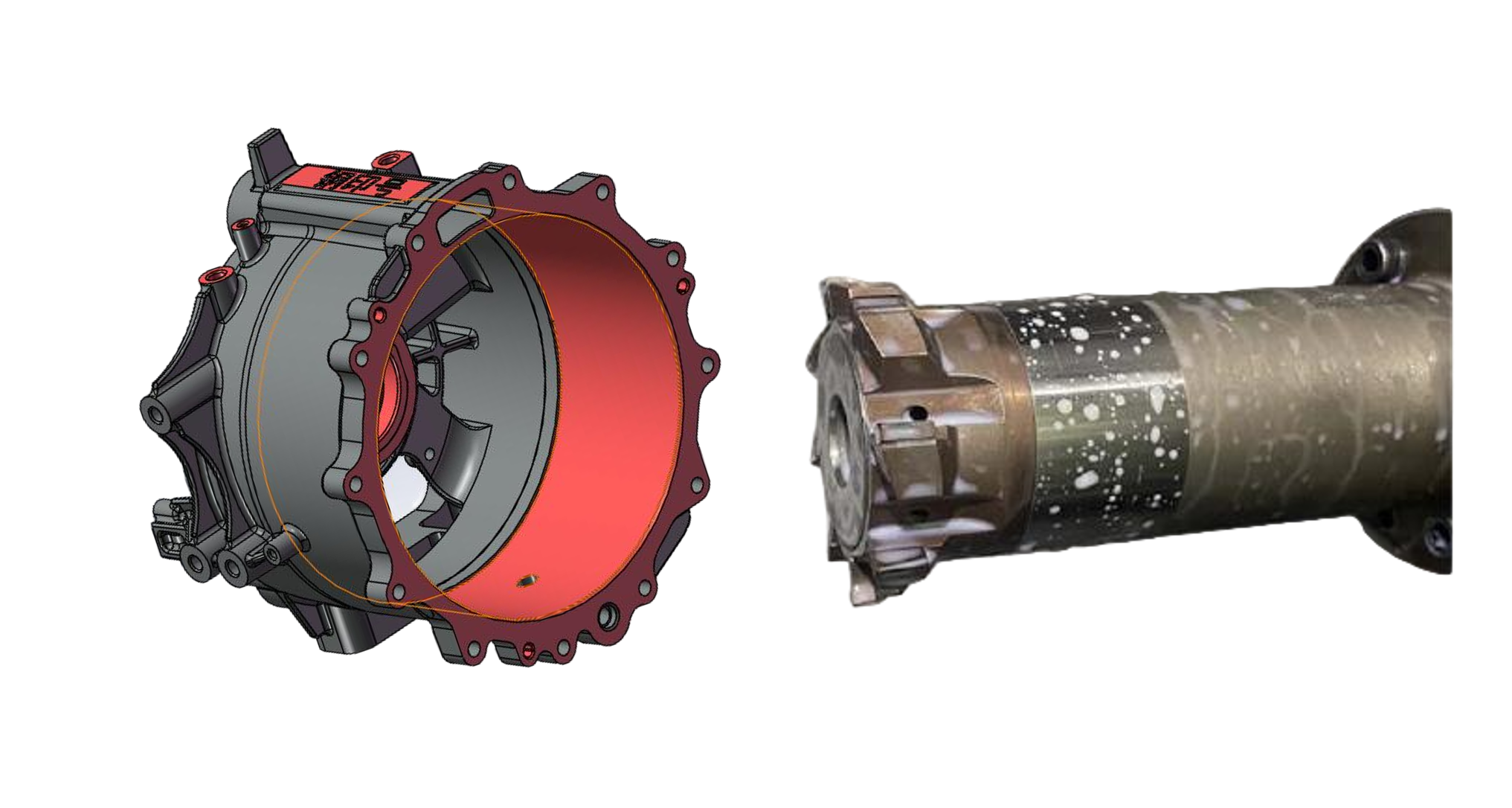

精铰是对钢套孔进行精密加工的重要工序，能够进一步提高孔的尺寸精度和表面光洁度。精铰前，先根据孔的最终尺寸和精度要求，选择合适的铰刀，如硬质合金铰刀或高速钢铰刀。对于精度要求较高的钢套孔，可选择硬质合金铰刀，其具有更高的硬度和耐磨性，能够保证孔的精度和表面质量。
铰削过程中，要使用合适的切削液，起到润滑和冷却的作用，减少刀具磨损，提高孔的表面质量。同时，要注意控制铰刀的进给量和切削深度，避免出现铰刀折断或孔壁划伤等问题。
加工参数：对于铝合金材料，切削速度可选择5-15m/min；进给量一般为0.05-0.2mm/r，以保证铰削的平稳性。
为后续精镗/珩磨工序打底，需去除铸件90%以上加工余量。
兼顾效率与基础精度，控制孔的圆度、圆柱度及与基准面的垂直度。
适应箱体薄壁、易变形的结构特点，减少加工应力影响。

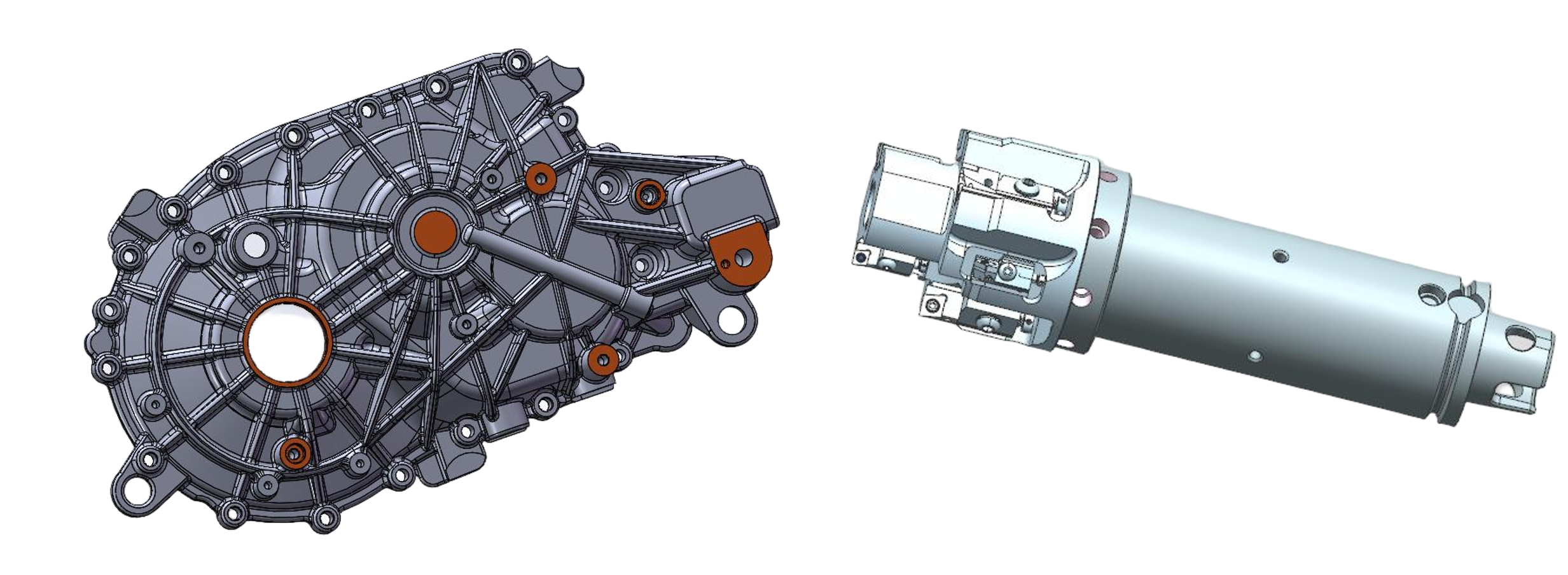

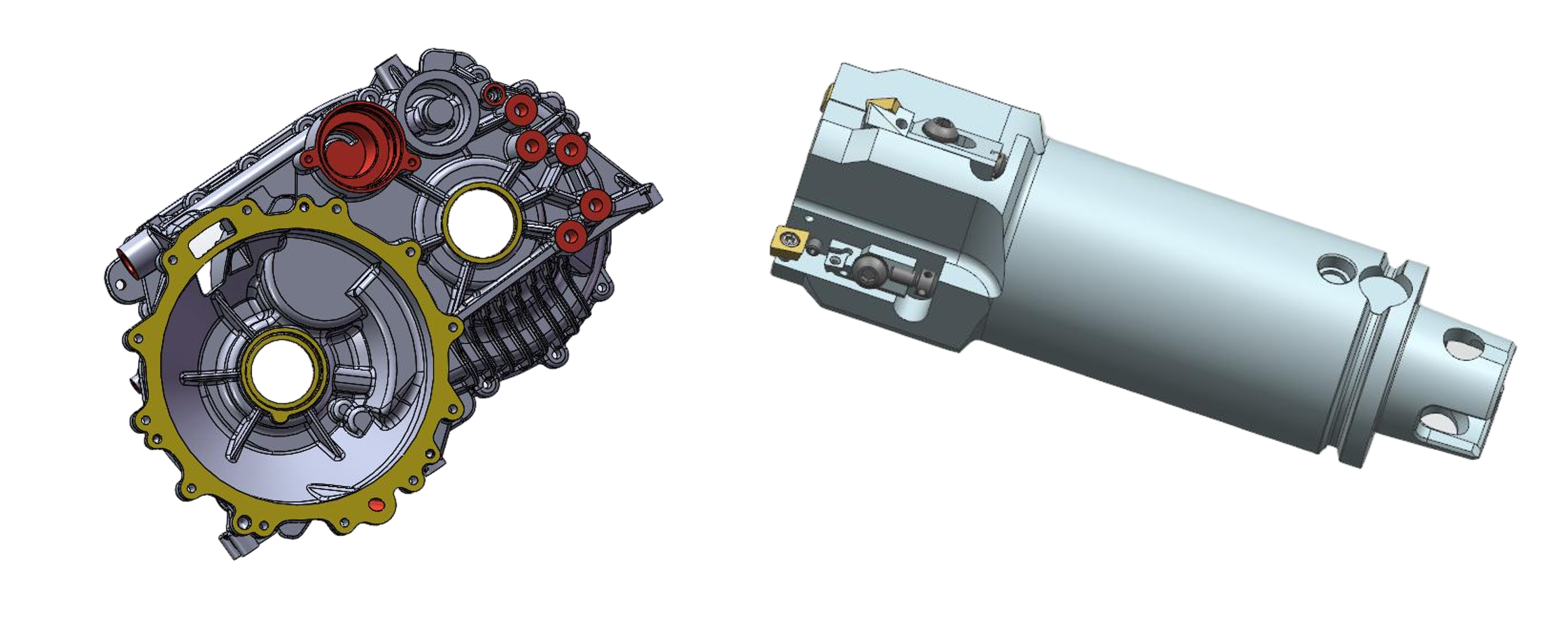

轴承孔粗镗，是通过专用镗刀去除大部分余量、快速成形轴承孔的关键前序工序，核心目标是保证孔的位置精度、预留均匀精加工余量。

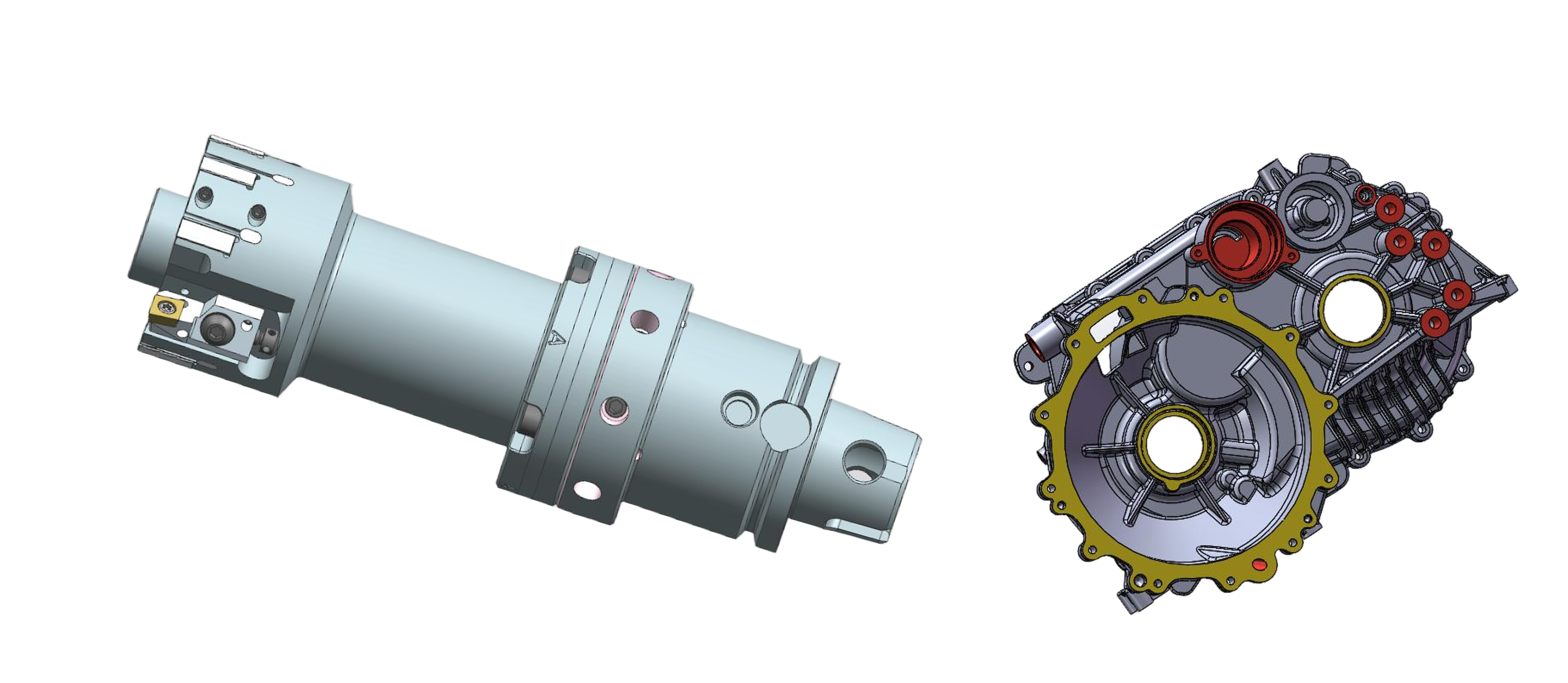

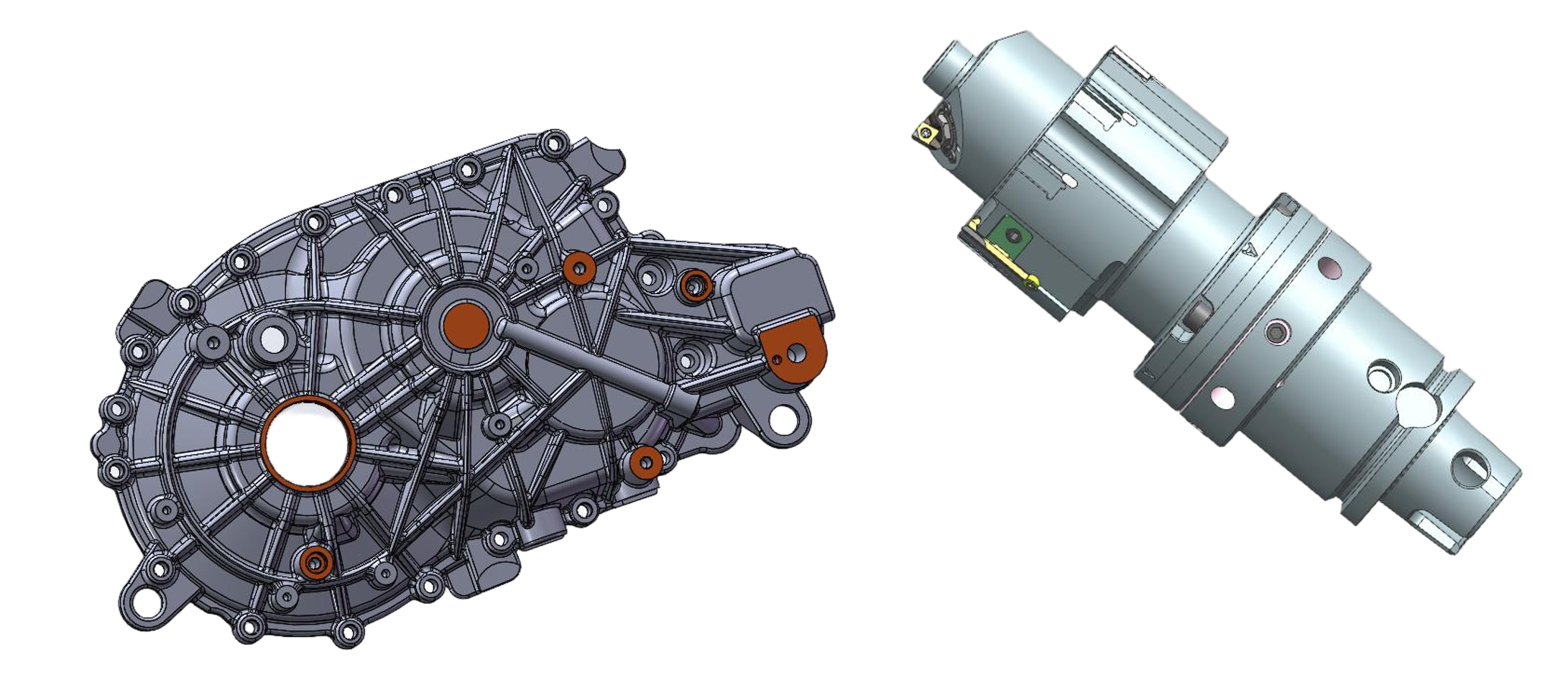

轴承孔精镗，是在粗镗基础上实现孔的最终精度与表面质量的关键工序，核心目标是满足轴承装配要求的尺寸精度、形位公差及低粗糙度。
完成轴承孔最终成形，修正粗镗工序残留的形状误差与位置偏差。保证孔的尺寸公差（通常达IT6-IT7级）、圆度≤0.005mm、圆柱度≤0.008mm。
实现与相邻孔系的同轴度、与基准面的垂直度要求，保障电驱系统传动稳定性。获得低粗糙度表面（Ra0.8-1.6μm），减少轴承运转磨损。

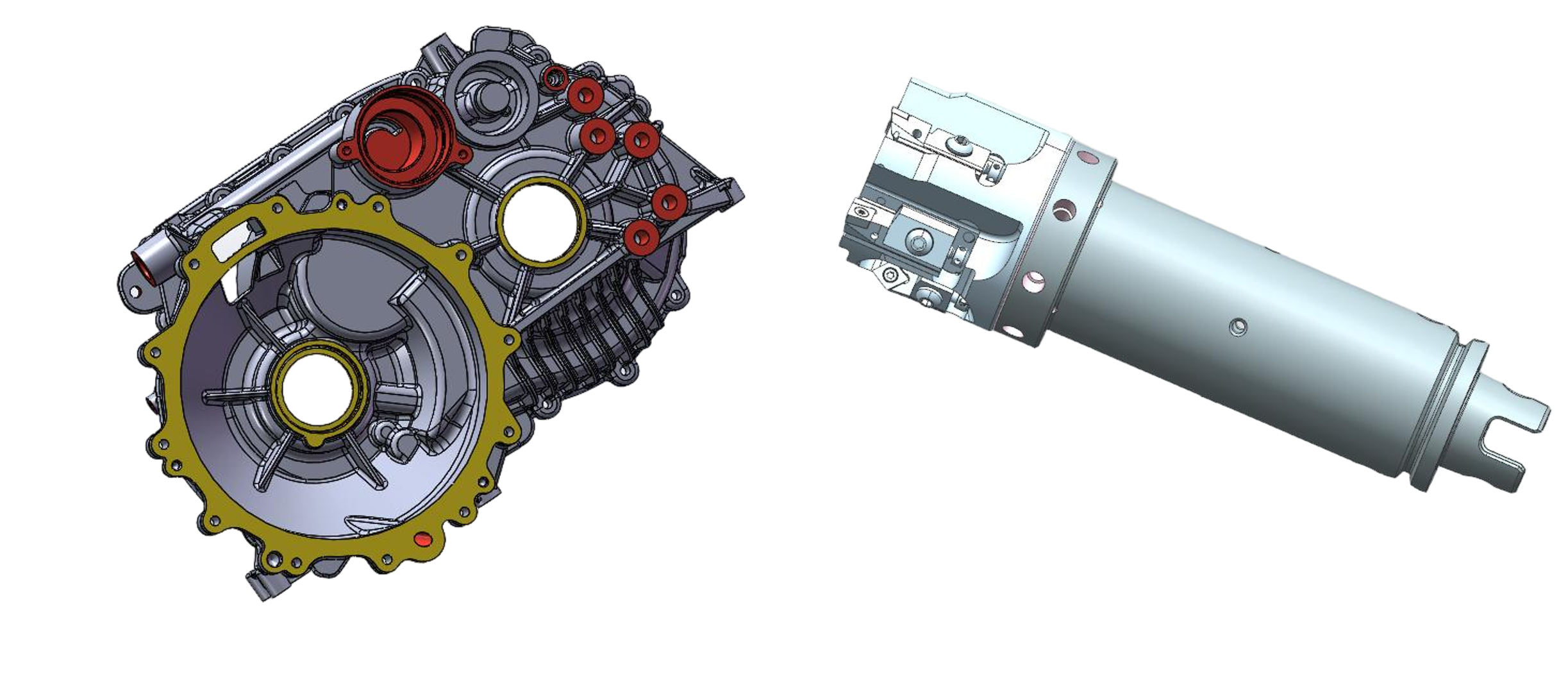

滤清器孔粗镗，是针对滤清器安装孔的前序加工工序，核心是快速去除铸件余量、保证孔位基准精度，为后续精镗预留均匀余量。
作为滤清器孔加工的"打底工序"，去除85%以上铸件余量，缩短精加工作业时间。控制孔的基本成形精度，避免后续精因余量不均导致的尺寸偏差。
适配滤清器孔与周边油路、安装面的位置关联，保证装配兼容性。兼顾加工效率与成本，适配批量生产需求。

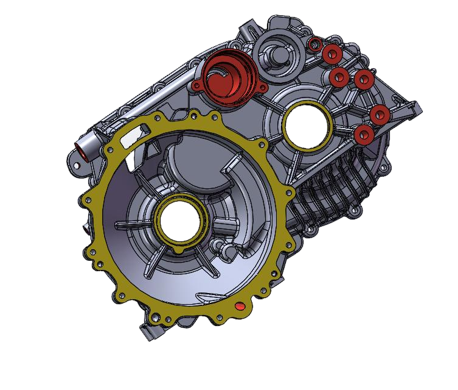

滤清器孔精镗，是在粗基础上实现滤清器安装孔最终精度与装配适配性的关键工序，核心目标是满足密封性能、定位精度及表面质量要求。
完成滤清器孔最终成形，修正粗残留的尺寸偏差与形位误差。保证孔的尺寸公差（IT6-IT7级）、圆度≤0.003mm、圆柱度≤0.005mm，适配滤清器密封件安装。
控制孔与基准面的垂直度、与周边油路孔的位置度（通常≤±0.02mm），避免装配泄漏。获得低粗糙度表面（Ra0.4-0.8μm），减少密封件磨损，提升密封可靠性。

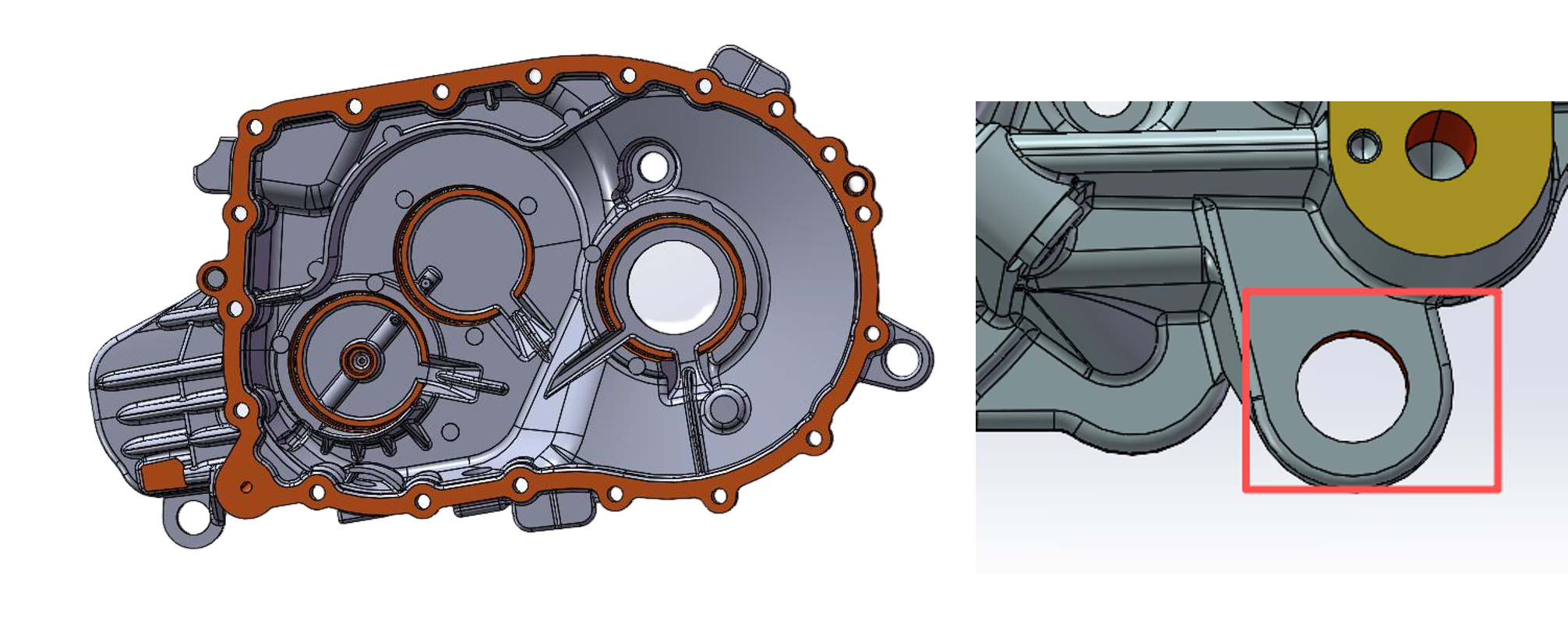

工艺孔制作，是为加工、装配或检测而设计的辅助孔加工流程，核心目标是保证孔的位置精度、尺寸一致性及与其他功能孔的关联性，适配生产全流程使用需求。
作为加工基准孔、装配定位孔或检测基准孔，为其他关键孔系（如轴承孔、油路孔）加工提供定位依据。兼顾功能性与辅助性，尺寸公差通常控制在IT8-IT9级，表面粗糙度Ra1.6-3.2μm。
适配右箱体结构特点，避免与轴承安装、油路导通等功能发生干涉。满足批量生产效率要求，工艺需简洁、稳定且易检测。
为后续精镗/珩磨工序打底，去除铸件90%以上加工余量，缩短精加工周期。
控制孔的基本形位精度，减少后续精加工修正压力，保证与左箱体轴承孔的同轴度基础。
适配右箱体结构特点（可能集成更多油路、安装面），避免加工与功能区域干涉。兼顾批量生产效率，在保证基础精度前提下优化切削流程，降低加工成本。
轴承孔粗镗，是去除铸件余量、快速成形轴承孔的前序关键工序，核心目标是保证孔的基础位置精度、预留均匀精加工余量，适配右箱体与左箱体的装配对称性要求。
轴承孔精镗，是在粗镗基础上实现孔的最终精度与装配适配性的关键工序，核心目标是满足轴承运转要求的尺寸精度、形位公差及表面质量，同时保证与左箱体轴承孔的同轴度，保障电驱系统传动稳定性。
完成轴承孔最终成形，修正粗镗残留的尺寸偏差、圆度误差及位置偏差。保证孔的尺寸公差达IT6-IT7级，圆度≤0.004mm、圆柱度≤0.006mm，适配高精度轴承安装。
严格控制与左箱体轴承孔的同轴度（≤0.01mm）、与基准面的垂直度（≤0.008mm/m）。获得低粗糙度表面（Ra0.8-1.6μm），减少轴承运转磨损，提升传动效率与使用寿命。
